SLIDING INOX – Portoni scorrevoli con o senza guida inferiore

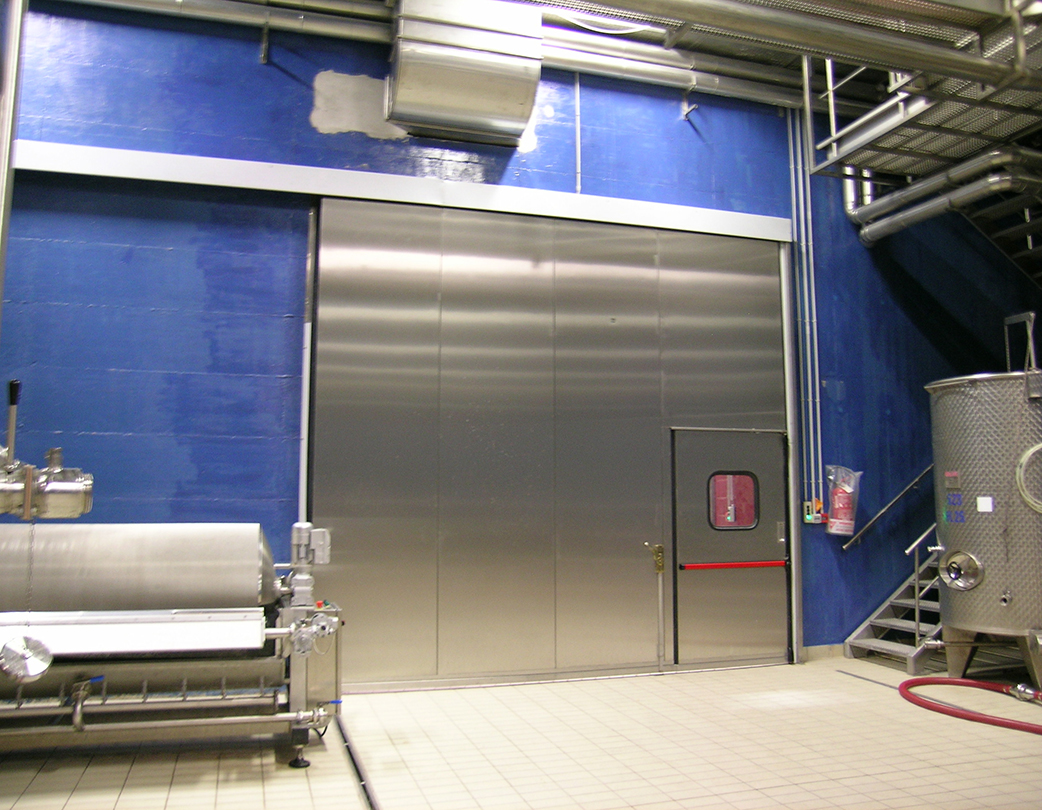

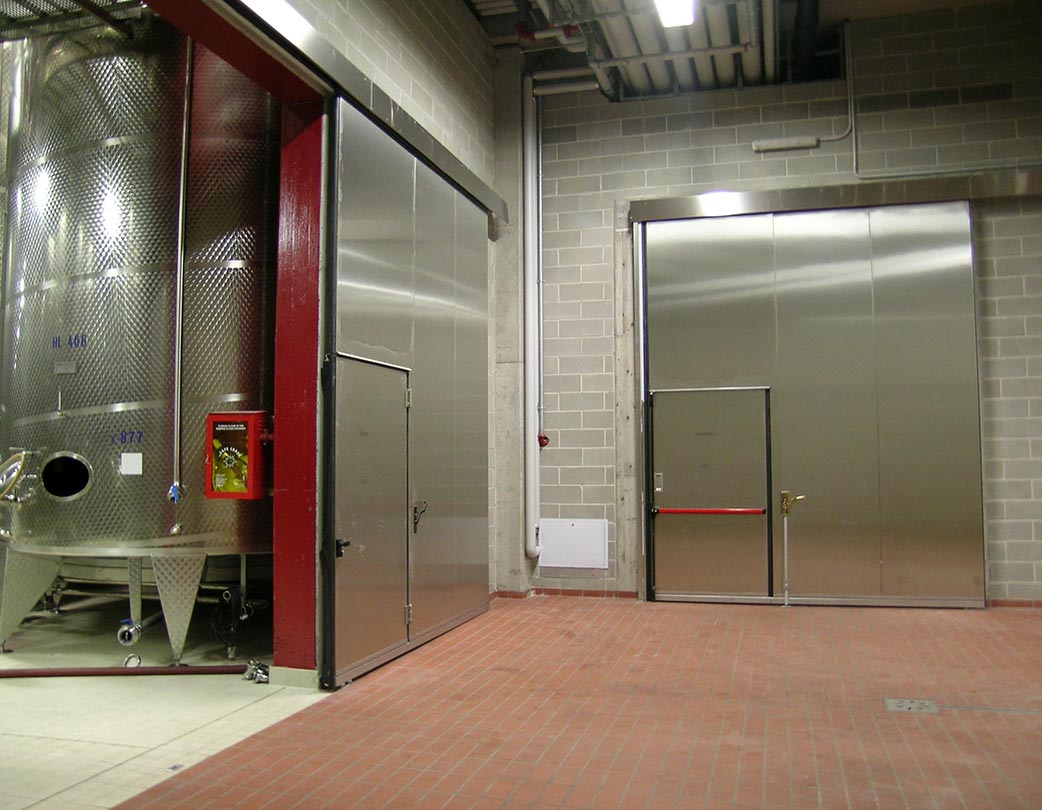

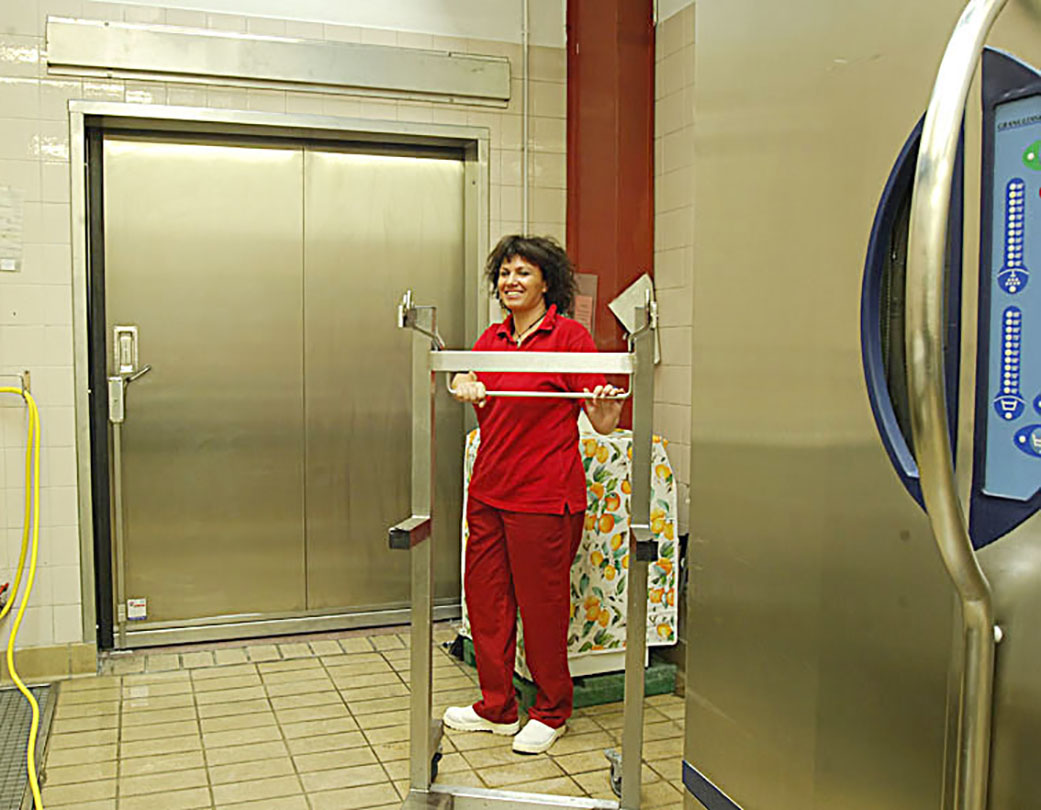

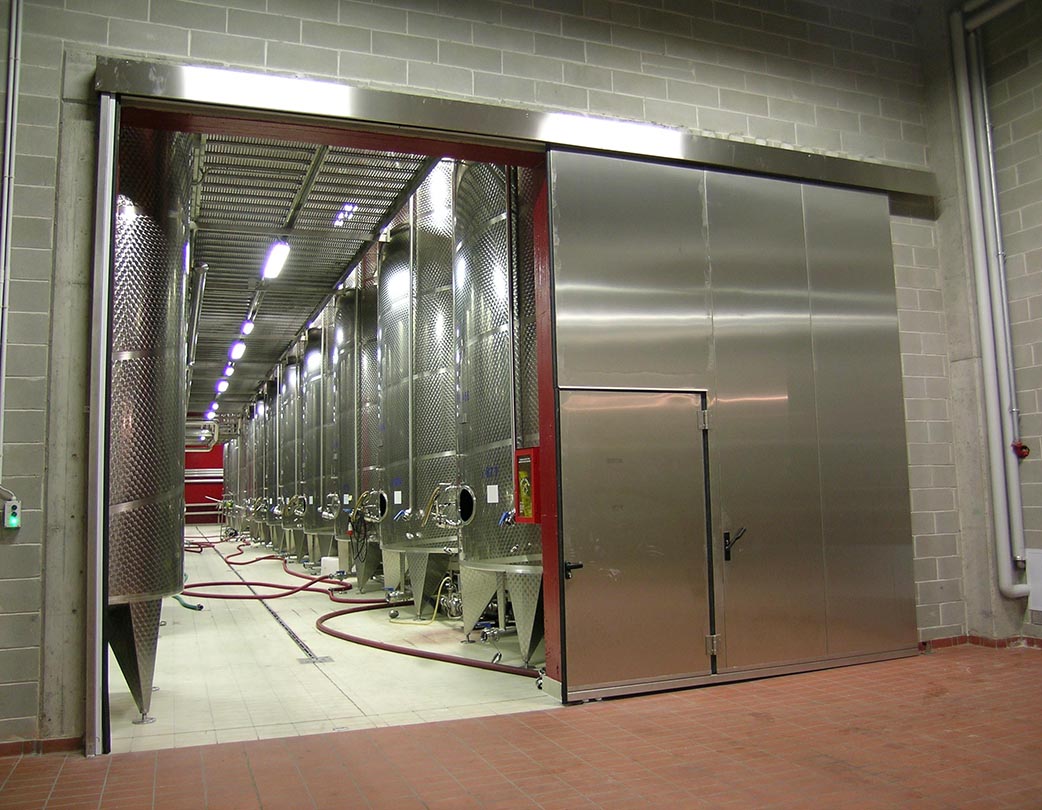

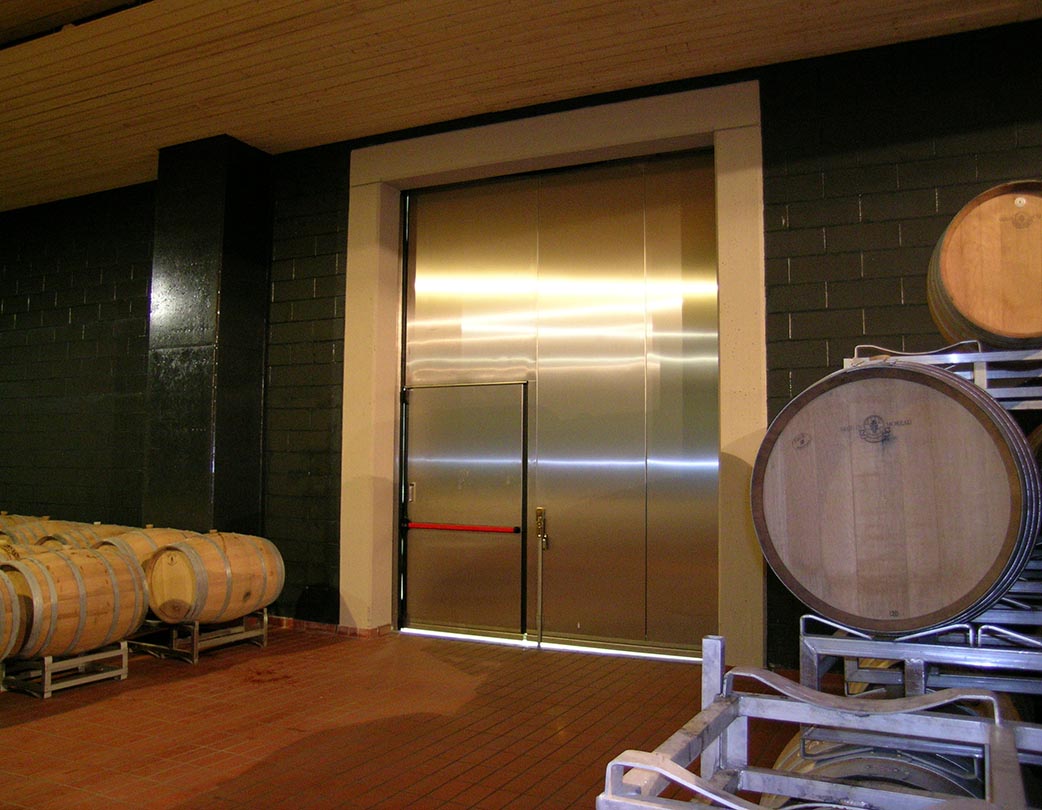

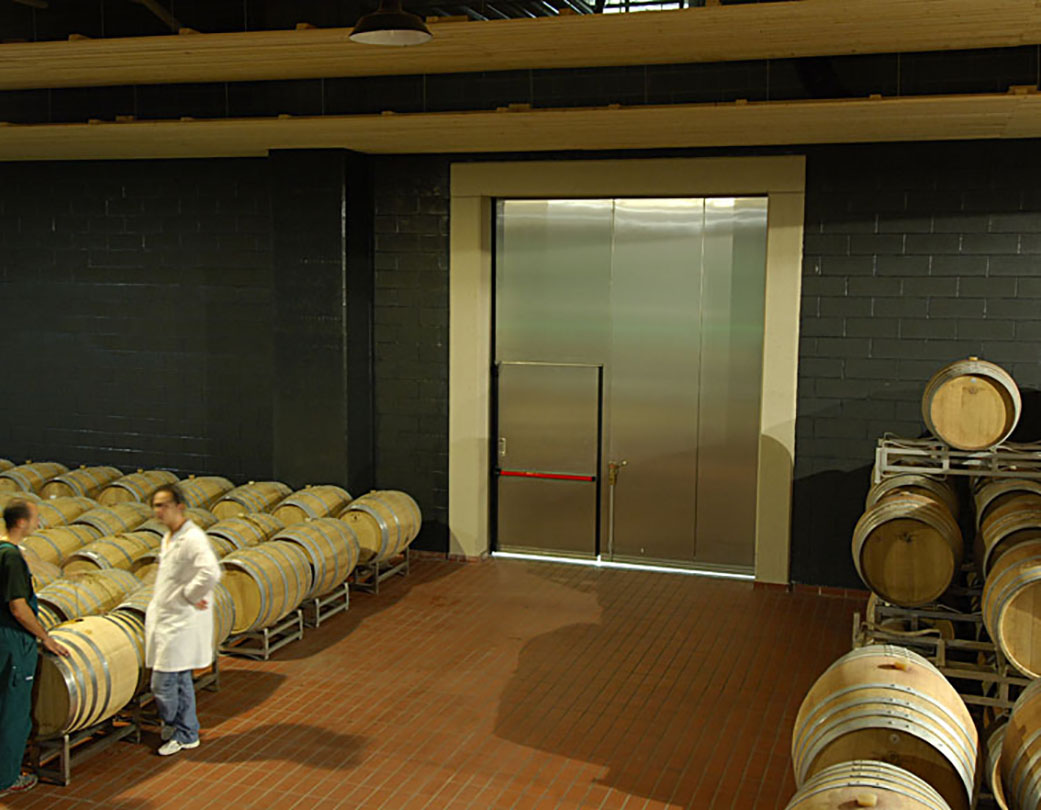

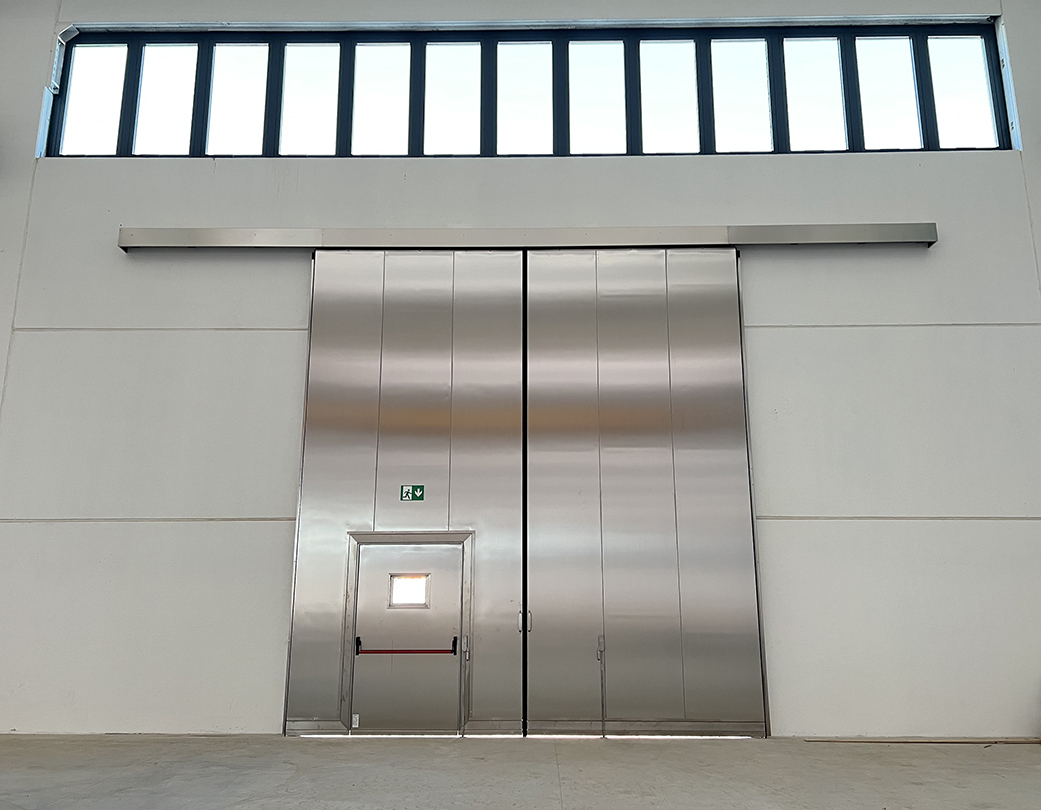

Portoni scorrevoli, robusti e sicuri, rappresentano una pratica e sicura soluzione per i vani dove gli spazi sono limitati; lo scorrimento laterale permette la realizzazione di ampi vani con riduzione degli ingombri laterali. Realizzati a una o due ante contrapposte o sovrapposte, garantiscono la massima sicurezza. Sono una valida soluzione per gli ambienti alimentari, chimica, farmaceutica.

INFORMAZIONI TECNICHE SUL PRODOTTO

Il portone scorrevole, è costituito da ante dello spessore di 52 mm con rispettivi telai perimetrali interni in profilo d’acciaio zincato spessore 20/10; le ante sono rivestite integralmente da lamiere lisce in acciaio inox; La superficie esterna risulta completamente liscia con effetto satinato.   L’isolamento è garantito dall’iniezione di schiuma poliuretanica autoestinguente secondo la norma DIN 4102 classe B2, con densità non inferiore a 43/45 kg/m³, ottenuto tramite processo di espansione sotto pressa che assicura un elevato grado di isolamento termico.
Preveniamo eventuali graffi con l’applicazione di pellicola adesiva da togliere a montaggio avvenuto.
La guida superiore è fissata in veletta o a soffitto da apposite staffe da noi progettate e realizzate in acciaio inox. Lo scorrimento superiore è garantito da olive in nylon che garantiscono silenziosità e grande facilità di manovra. Il tutto è ricoperto da carter in lamiera acciaio INOX e siliconato nella parte superiore. ( Opzionale )

Con il portone scorrevole a pavimento, si inseriscono nel tubolare inferiore ruote in acciaio inox a doppi cuscinetti. La chiusura superiore ed inferiore è realizzata con spazzole in nylon con supporto in acciaio inox.  La guida inferiore è a forma di omega rovescio in acciaio inox presso-piegato e fornita con dei distanziali per facilitare la posa (a murare a carico del cliente) e il rispetto dell’interasse portone. Nella guida superiore a “C” in acciaio inox, scorrono ruote in nylon fissate alla parte superiore del portone.

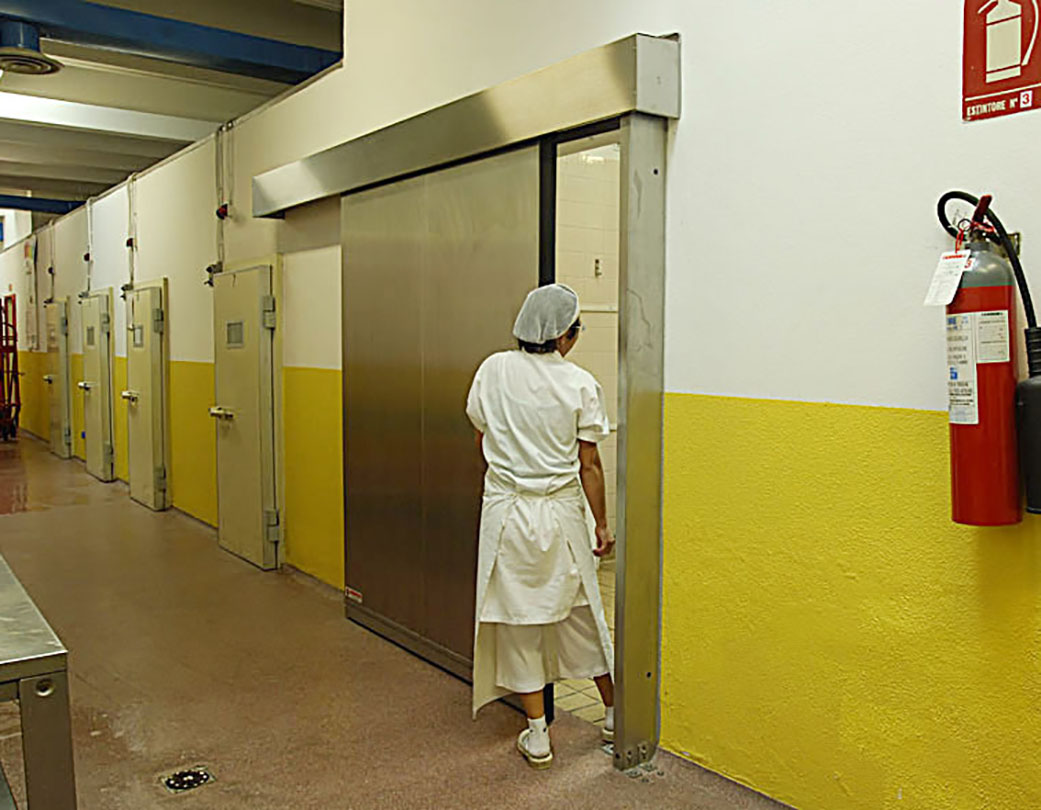

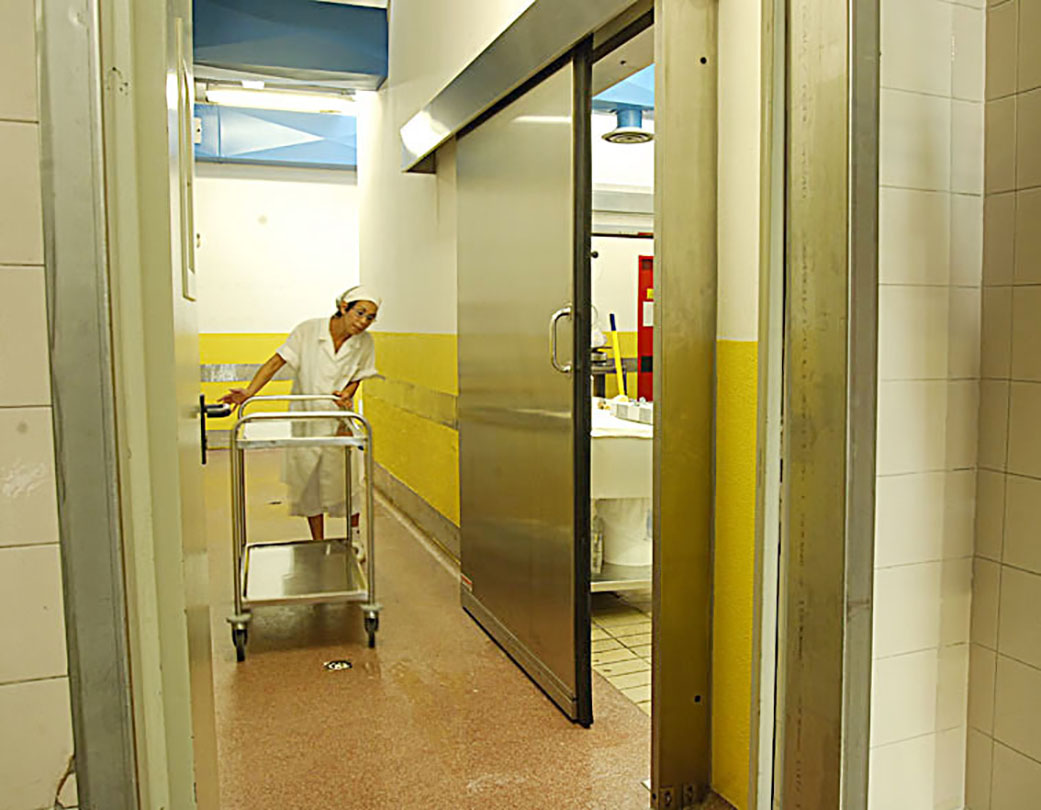

Con il portone scorrevole sospeso, lo scorrimento superiore è garantito da carrelli con 4 cuscinetti in acciaio inox che scorrono in una guida mono-rotaia in inox.  Il tutto è ricoperto da carter in lamiera di acciaio inox e siliconato nella parte superiore. Nella parte inferiore viene fissata a terra oltre il vano muro, una piastra in acciaio inox con doppie ruote in nylon che guidano il portone nello scorrimento in modo rigido.

La chiusura sul lato interno, è garantita da cariglioni in acciaio inox a 4 punti di fissaggio e frizione centrale. La maniglia evita schiacciamenti delle mani e garantisce lo scorrimento dell’asta in acciaio inox ad un punto di chiusura verso il basso. La stessa è fissata nei passanti scorri-asta che garantiscono precisione e notevole scorrimento.  Il terminale inferiore dell’asta è costituito da un puntale in acciaio inox. Nel caso in cui il portone è già fornito di serie motorizzato, nella parte superiore viene fornito con micro di sicurezza per evitarne l’apertura involontaria con conseguenti problemi alla motorizzazione.

Le guarnizioni verticali di tenuta, frontale e posteriore, sono in gomma naturale EPDM (antinvecchiamento) per garantire la massima chiusura. Lo spazio tra l’anta e la battuta o tra le ante, è di 50 mm (antischiacciamento) su tutte le versioni: manuali, motorizzate o predisposte alla motorizzazione come da normativa vigente. Predisposizione alla motorizzazione di serie.

Predisposizione alla motorizzazione di serie per la soluzione a pavimento
Predisposizione alla motorizzazione a richiesta con apposita guida superiore.





Campi d’applicazione con temperature tra i +4° C e +40 ° C

Marcatura CE EN 13241-1 (CPD), classe di resistenza al vento 3

Insonorizzazione UNI EN 717-1; R=28dB

Trasmittanza Termica secondo la norma 13241-1 U=1,6W / m²K



Optionals:

  • Motorizzazioni secondo norme vigenti

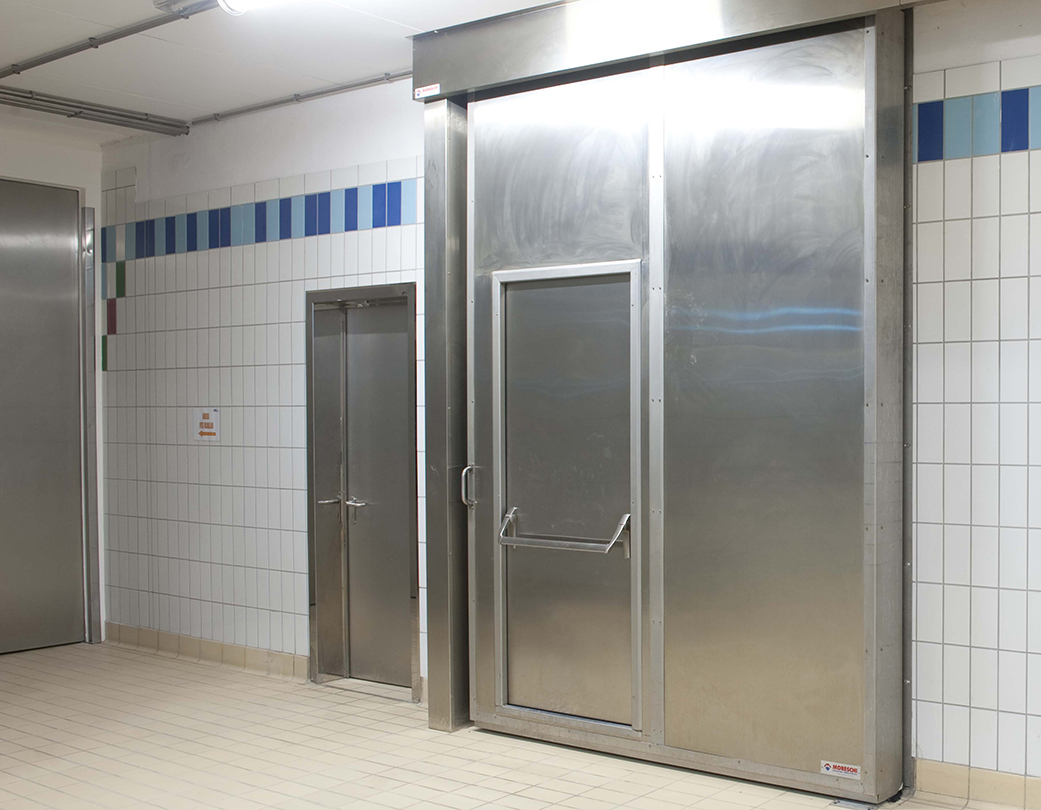

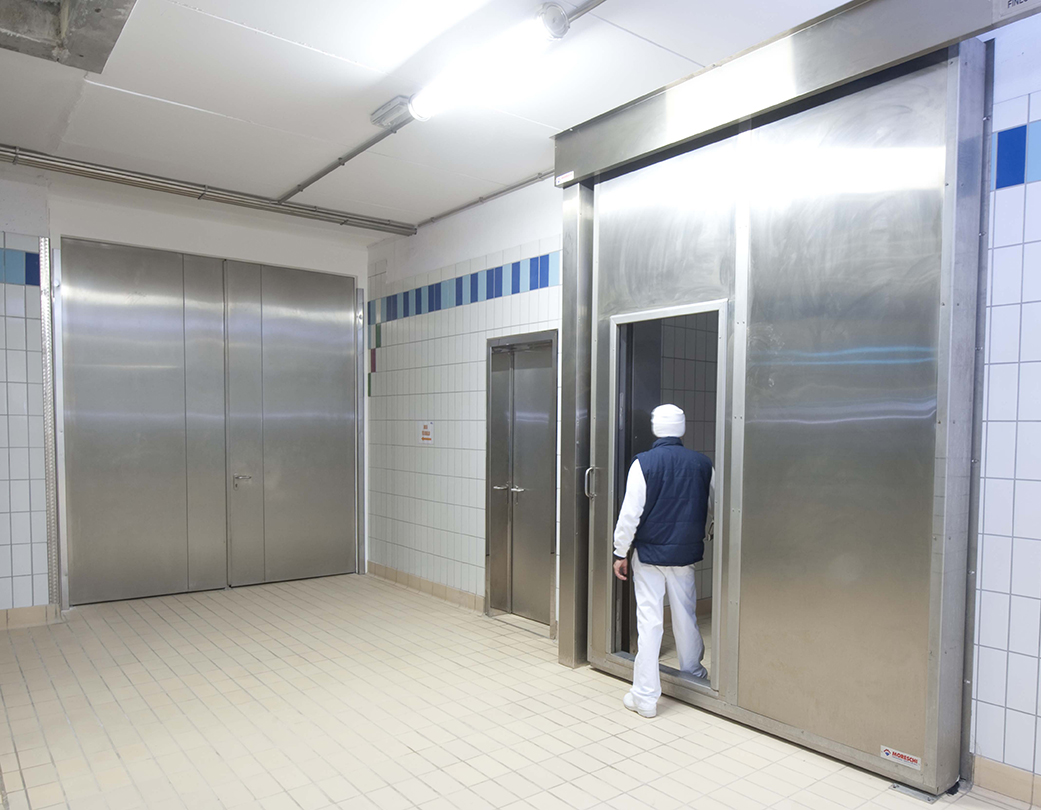

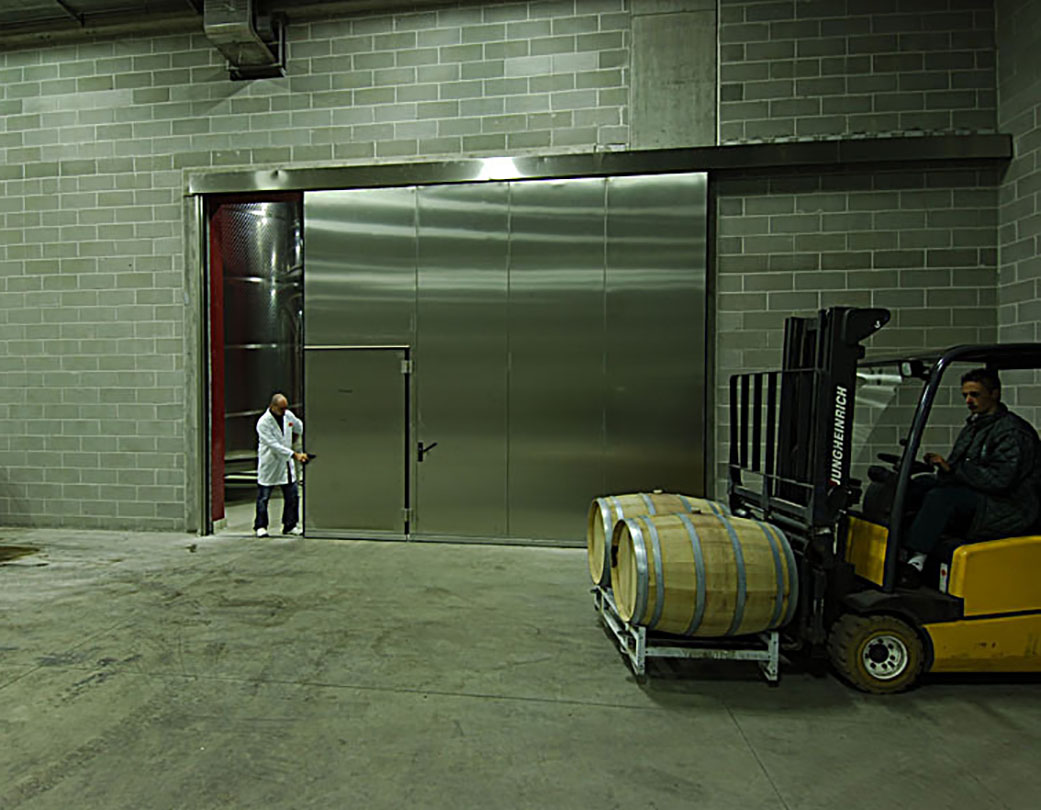

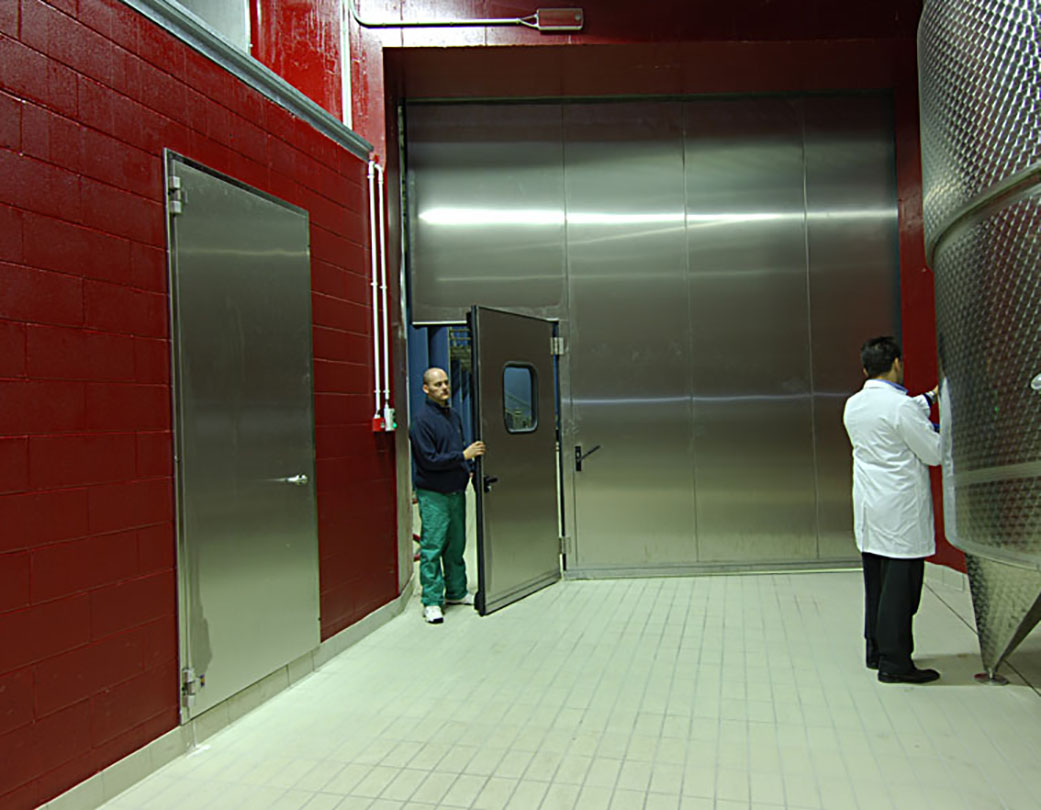

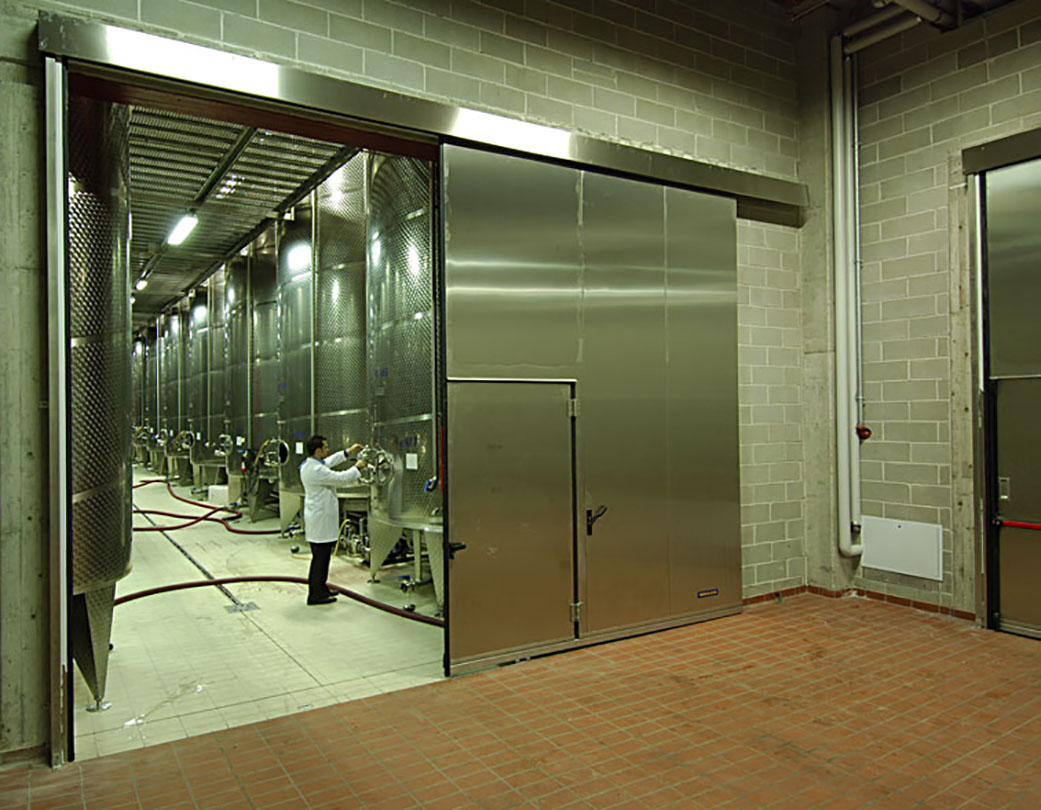

  • Passo uomo con/senza battuta inferiore

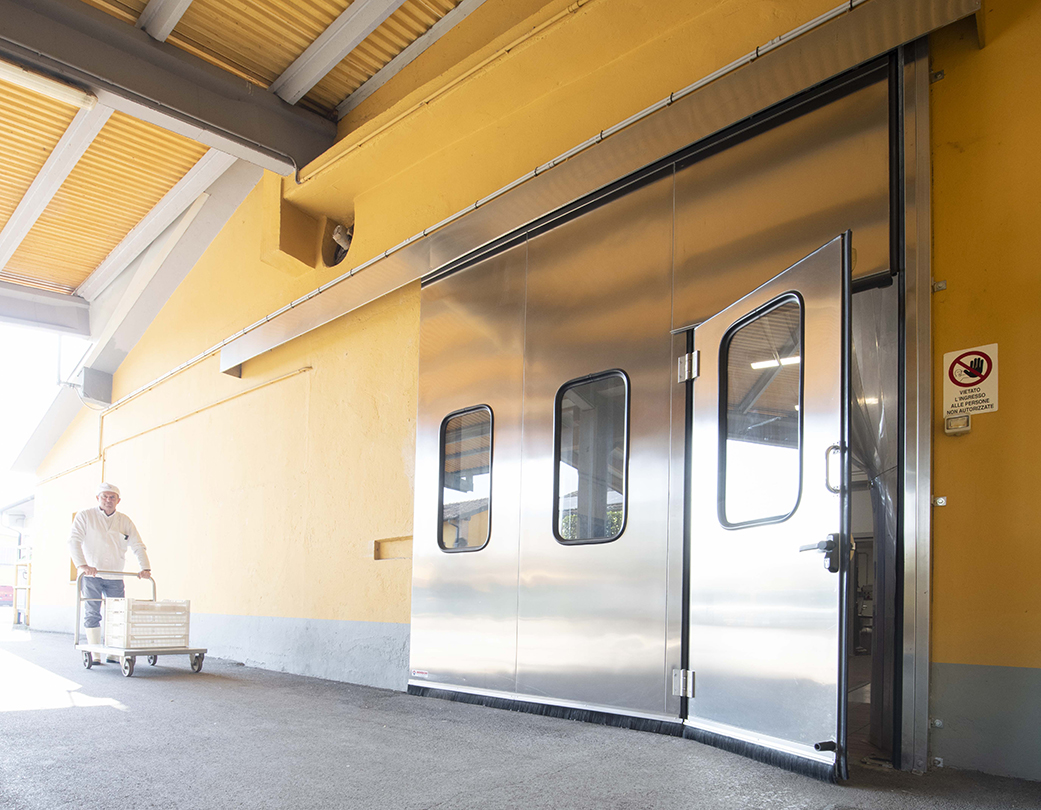

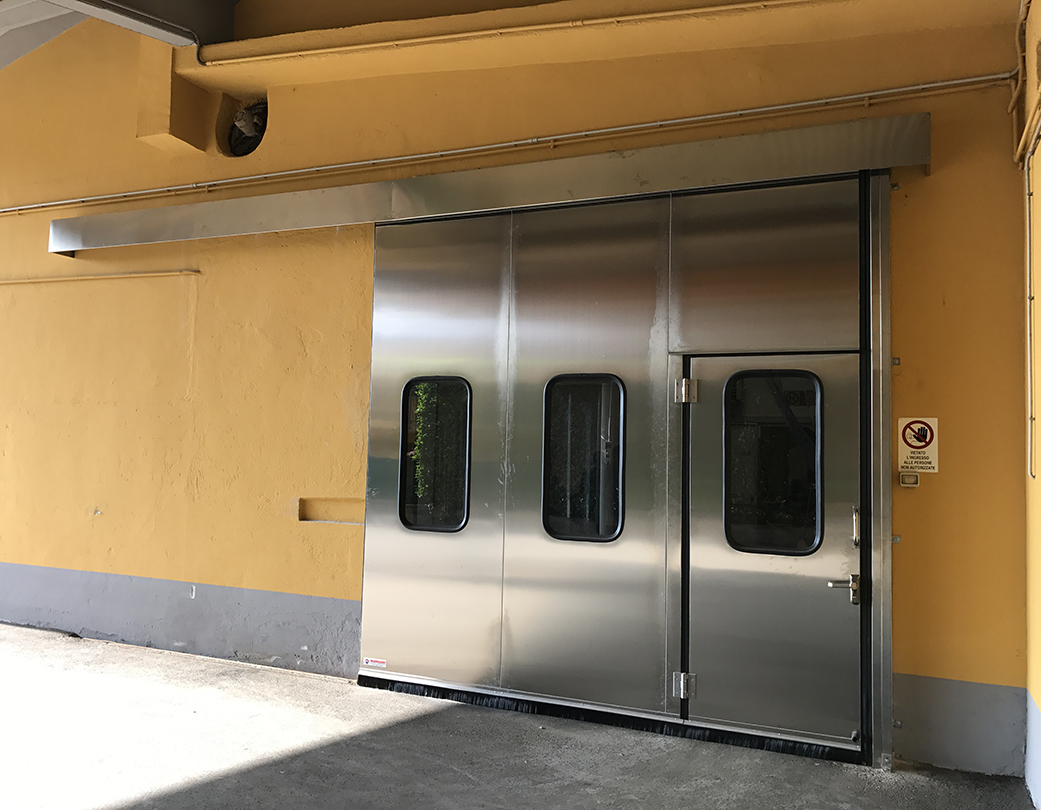

  • Oblò in vetro anti-infortunistico
  • Serramenti con vetro camera
  • Imbotti perimetrali
  • Cariglioni con maniglia e serratura esterna
  • Griglie di areazione
  • Travi di sostegno
  • Pannelli fissi laterali e superiori

DOWNLOAD SCHEDA TECNICA

SPECIFICHE

Le chiusure Moreschi sono certificate a norma di legge in materia di normative antincendio.

Dimensioni personalizzabili.

Standard, satinato.

Adatto per uso esterno
