SLIDING - Portes coulissantes sans rail inférieur

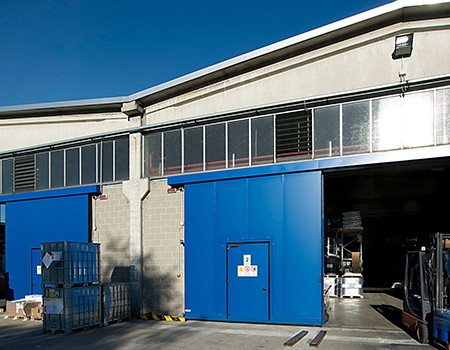

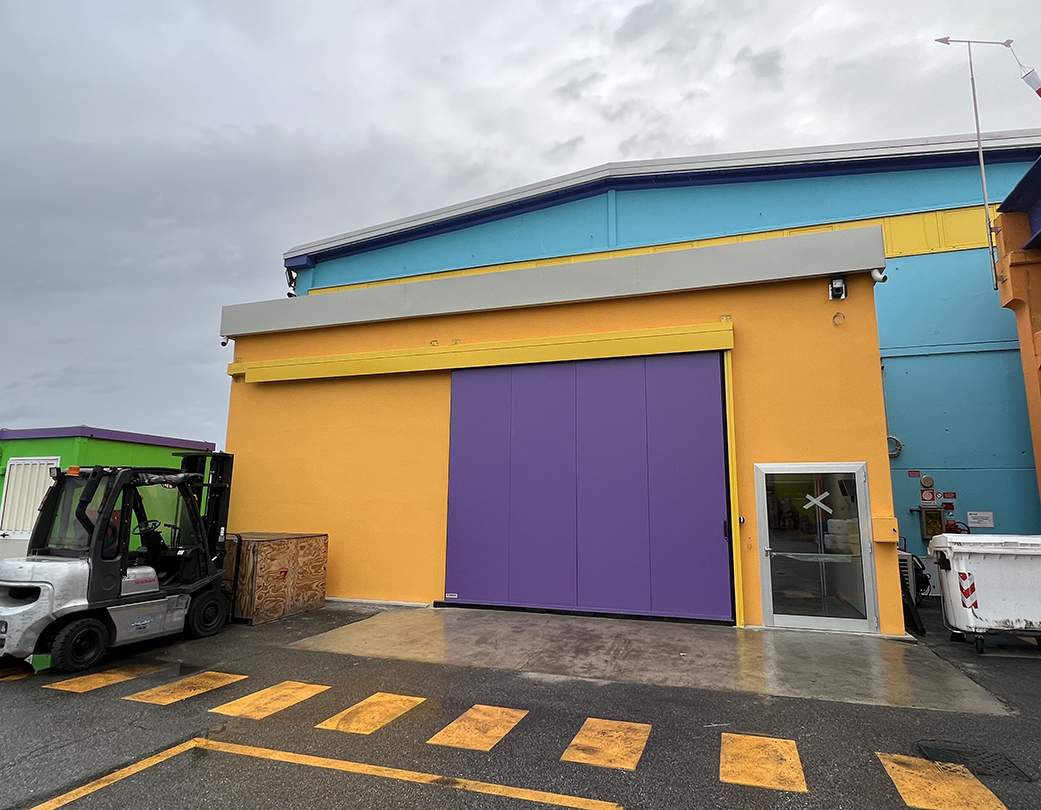

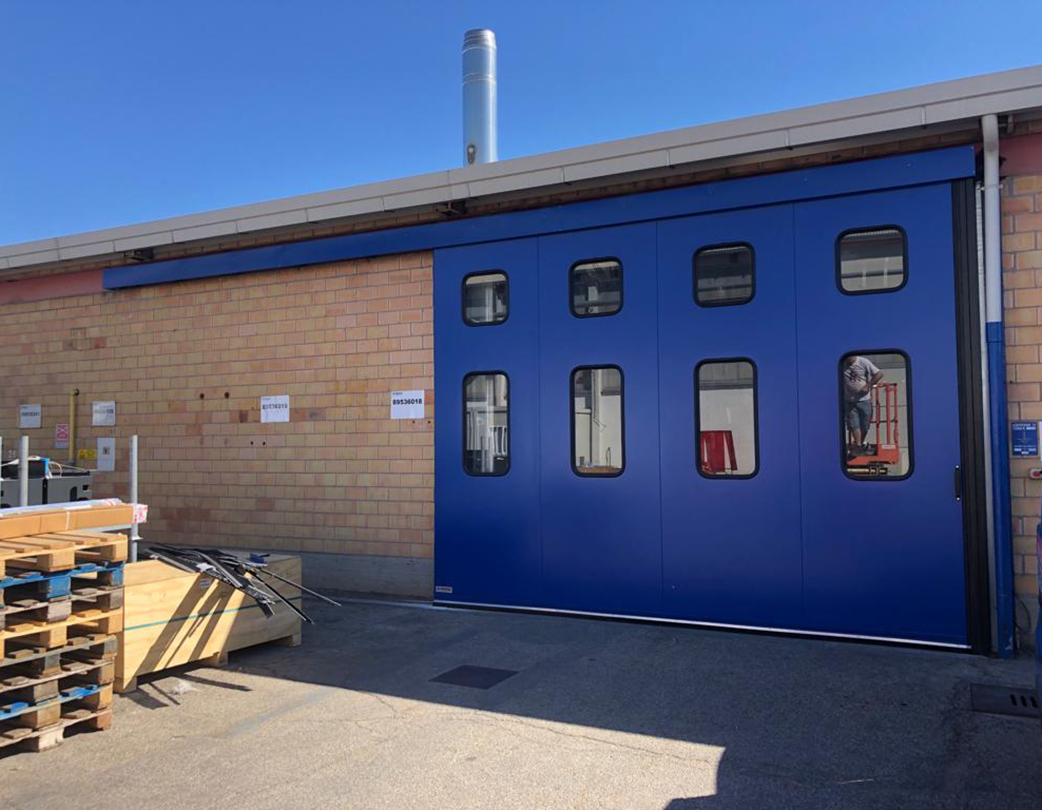

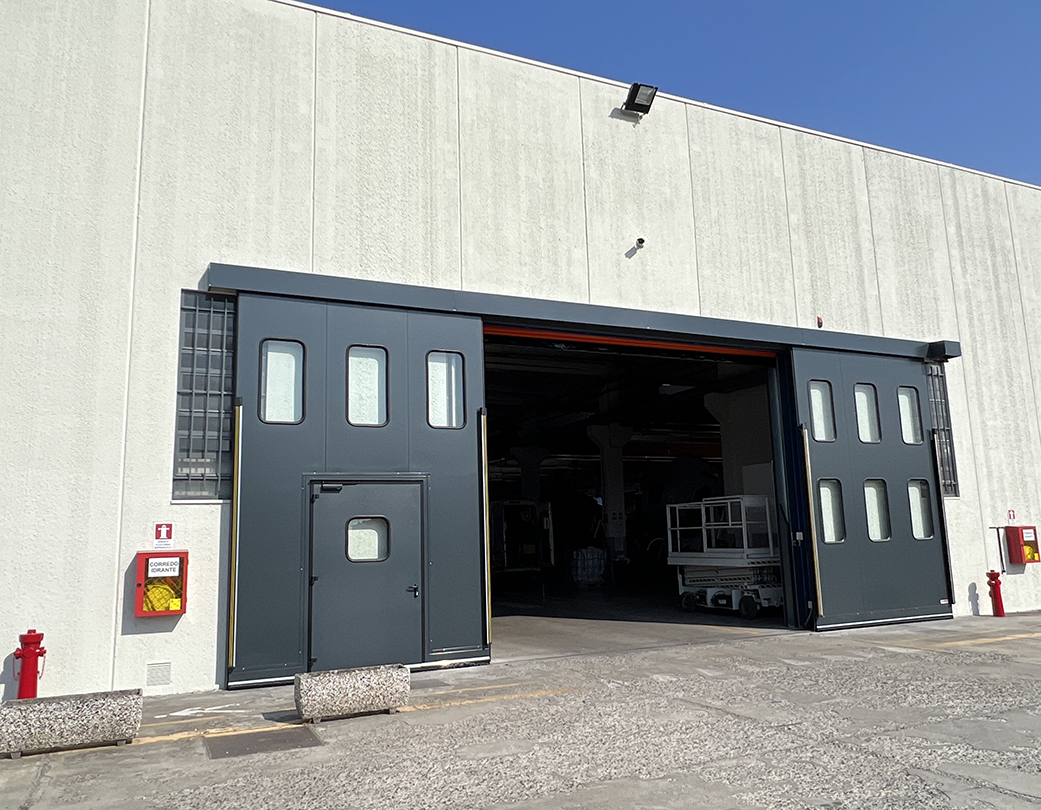

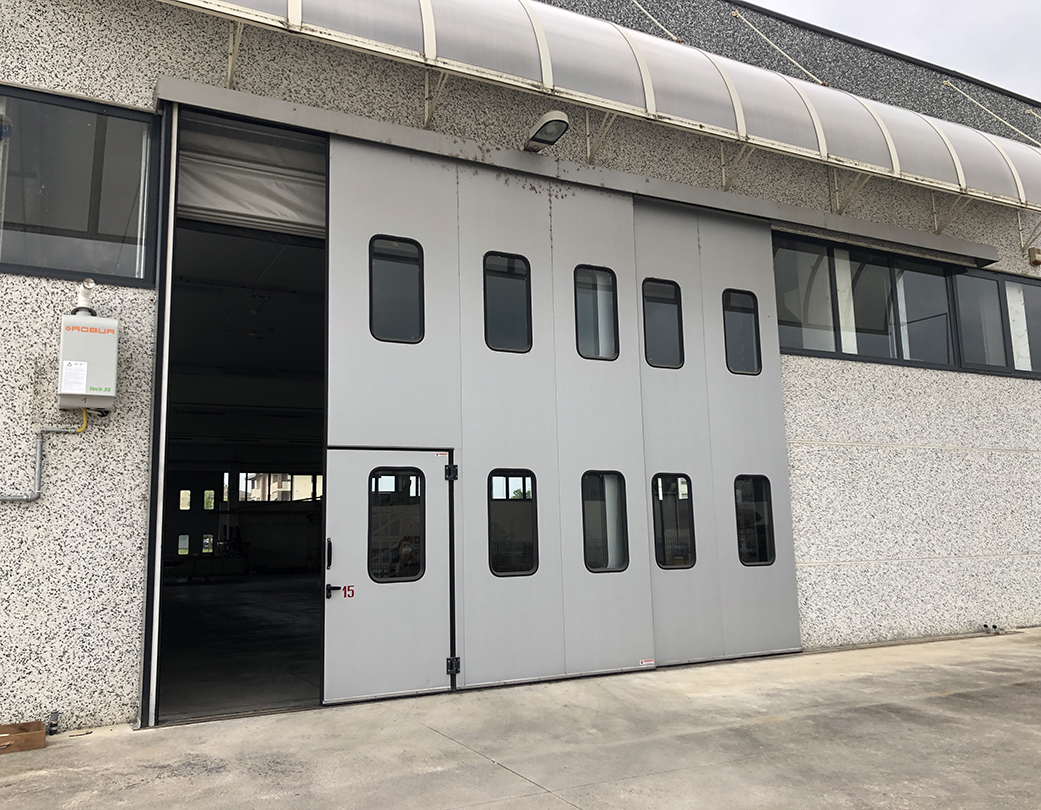

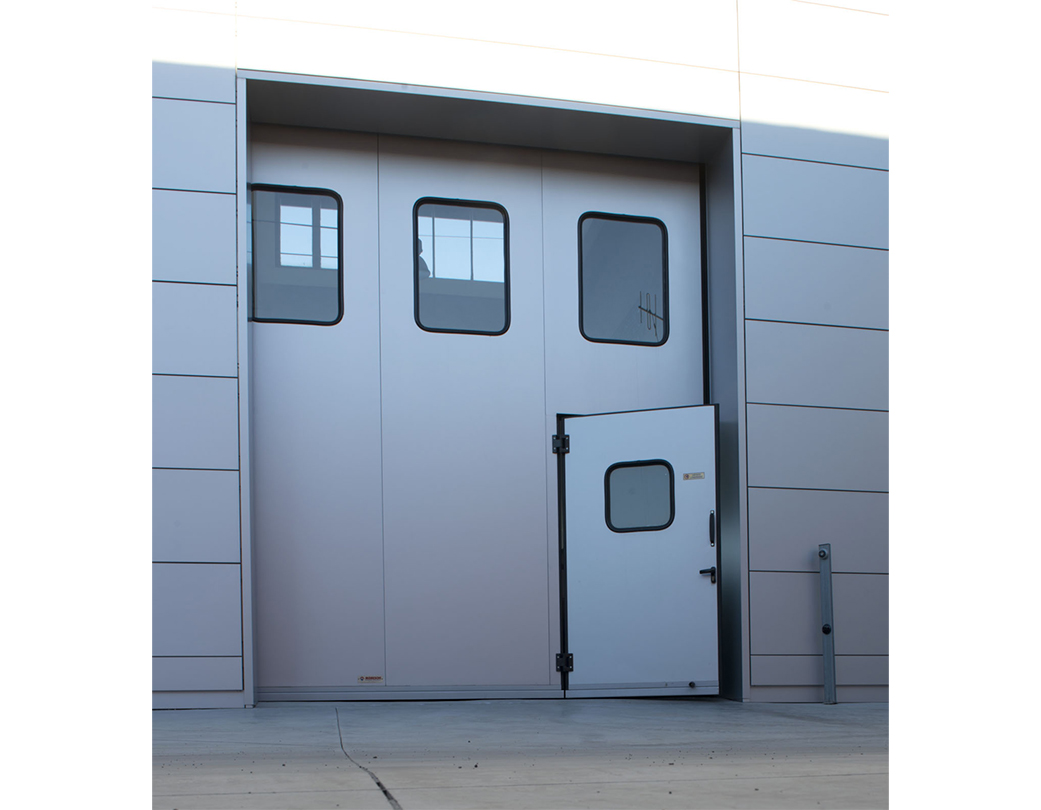

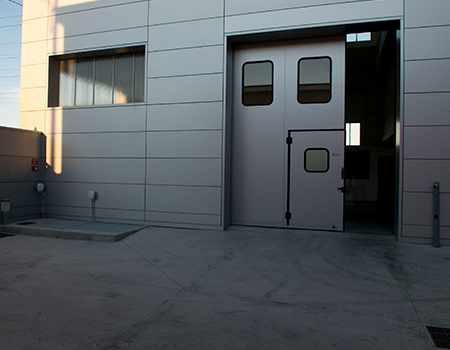

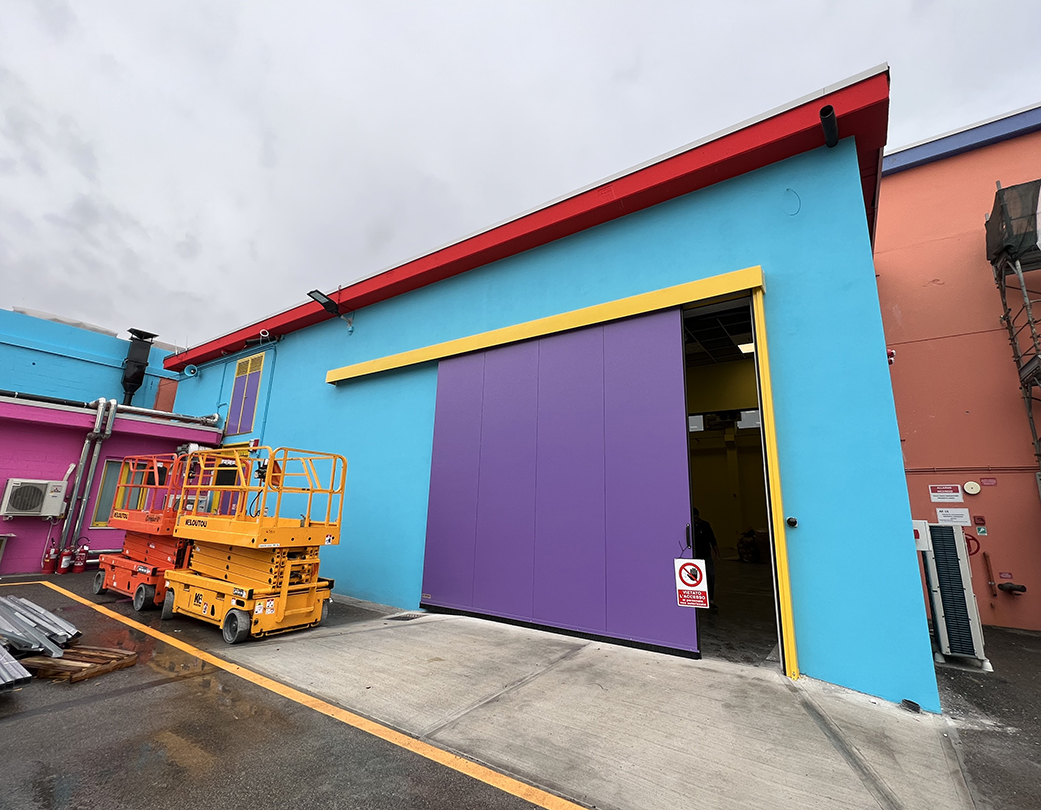

Porte coulissante suspendue.

SLIDING - Portes coulissantes sans rail inférieur

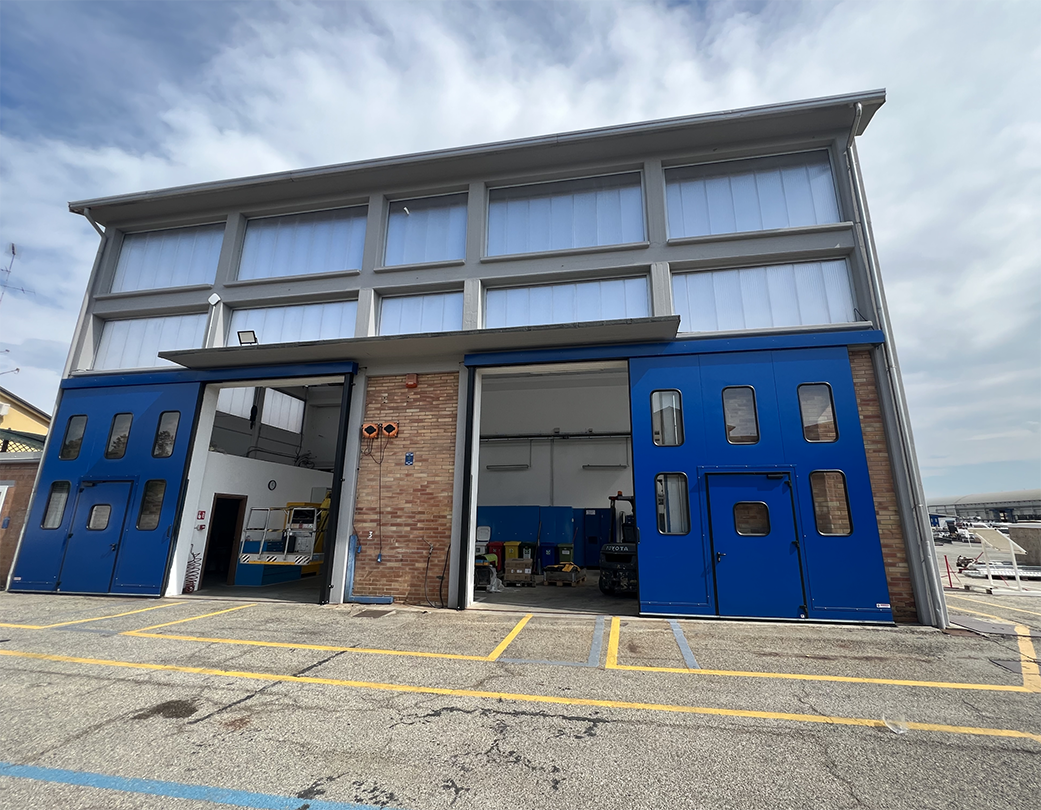

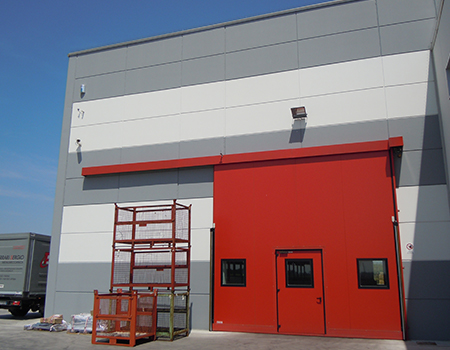

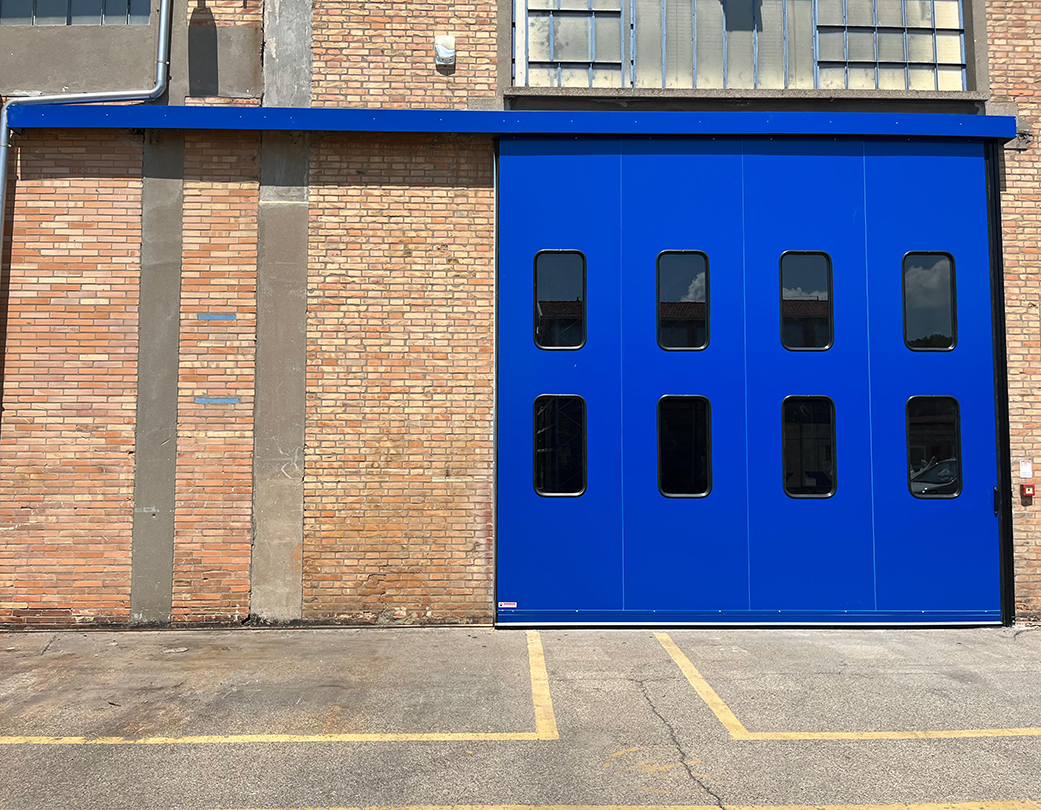

Pour des baies de dimension modeste, la solution est la porte coulissante suspendue: le poids est entièrement supporté par le rail supérieur et la motorisation est possible avec un rail prédisposé.

INFORMATIONS TECHNIQUES SUR LE PRODUIT

Porte coulissante suspendue à 1 vantail ou 2 vantaux, réalisée avec des panneaux d’épaisseur de 52 mm qui cachent un cadre en profilés tubulaires (structure intérieure des panneaux) en acier galvanisée (épaisseur de la tôle 20/10). Les panneaux sont revêtu par des feuilles en tôle d’acier galvanisé SENDZIMIR et ils ont une surface lisse grâce au finissage en primer (épaisseur 20 Micron). Ce système de finition est garanti pour une résistance de 400h dans une chambre de brouillard salin. On prévoit l’application d’une pellicule adhésive de protection sur la surface à enlever après l’assemblage.

L’isolation thermique est garanti par injection dans les panneaux d’une mousse de polyuréthane avec propriétés « non-feu », selon norme DIN 4102 class B2 avec densité supérieure à 43/45 Kg/mc et obtenu par « expansion sous-presse » qui garantit une haute prestation thermique. On a prévu deux systèmes de fixage du rail supérieur : fixage sous plafond ou pose en applique au mur (linteau) grâce aux profils métalliques en acier galvanisé conçus par notre cabinet technique. Le glissement supérieur est garanti par 4 chariots en acier galvanisé insérées dans un rail qui est abrité par un capotage supérieur en tôle d’acier peint selon les couleurs standard.

Sur la face à l’intérieur du vantail on a prévu une plaquette métallique avec des billes (roues) en nylon (doubles coussinets), qui aident la porte à coulisser.

On a aussi prévu des brosses en nylon et avec support en acier INOX sur les côtés supérieur et inférieur.

La porte est fermée au verrou (crémone) qui consiste d’une poignée peinte-noir en aluminium et d’une barre en acier galvanisé. Le tringle glisse entre des guides métalliques revêtus en téflon à l’intérieur. Les pointes de la barre sont réalisées avec des éléments en cuivre jaune. Les crémones sont installés à hauteur d’homme et Ils disposent de 4 points de verrouillage.

L’option de porte motorisée prévoit aussi la fourniture d’un MICRO de sécurité pour éviter ouvertures involontaires et créer donc des problèmes à la motorisation.

On a prévu un espace libre entre vantaux de 50 mm (anti-pince-doigts) pour tous les modelés : manuel, motorisé ou prédisposé à la motorisation selon normes actuelles.

Prédisposition à la motorisation avec rail supérieure spécifique sur demande.



Température de fonctionnement + 4 ° C et +40 ° C

Norme CE EN 13241-1 (CPD), classe de résistance au vent 3

Isolation acoustique UNI EN 717-1; R = 28 dB

Transmission thermique selon la norme 13241-1 U = 1, 6 W / m²K



Options:

  • Moteurs selon la réglementation en vigueur

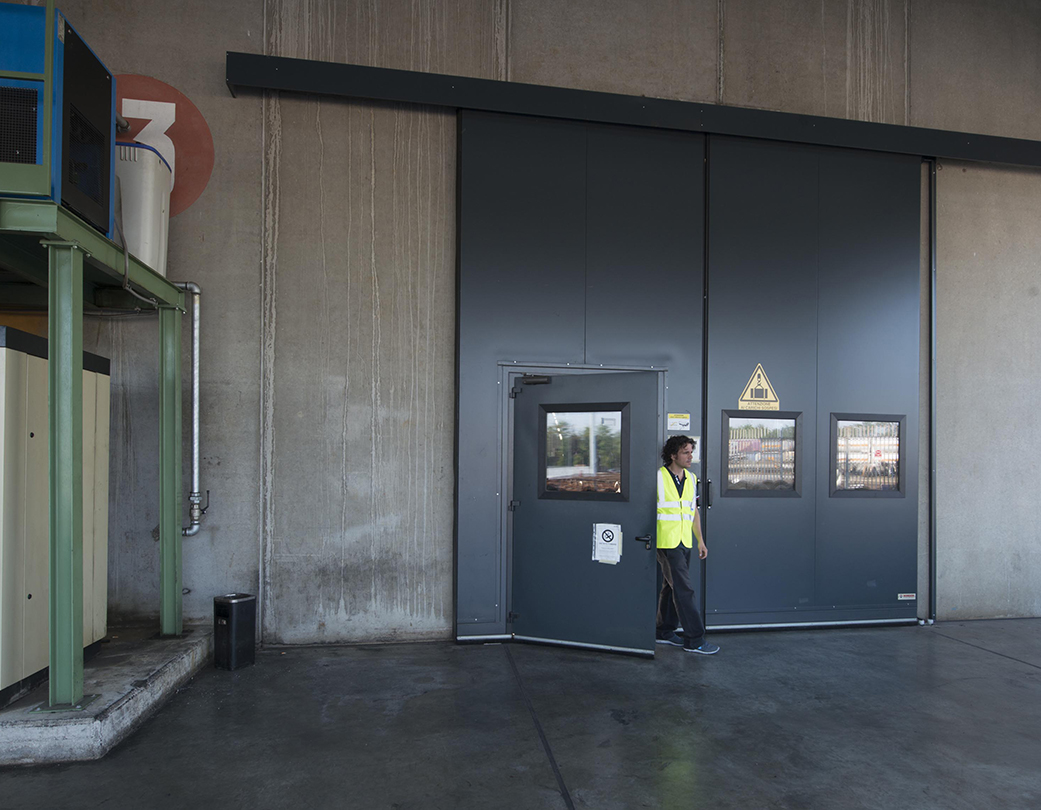

  • Portillon avec ou sans seuil
  • Hublot en en verre feuilleté
  • Fenêtres à double vitrage
  • Rembourrage périmétrique
  • Crémone avec poignée et serrure externe
  • Grilles de ventilation
  • Tubulaire de support
  • Panneaux fixes latéraux et supérieurs
  • Fabriqué en acier inoxydable
  • Fabriqué en acier Corten
  • Couleurs pré-peintes: B.co/grey similaire à RAL 9002, blanc aluminium RAL 9006, gris aluminium RAL9007, rouge feu RAL 3000, vert mousse RAL 6005, bleu gentiane RAL 5010, blanc pur RAL 9010, blanc trafic RAL 9016, brun terra RAL 8028, gris anthracite RAL 7016.
  • Couleurs RAL de votre choix

TÉLÉCHARGER LA FICHE TECHNIQUE

SPÉCIFICATIONS

La philosophie Moreschi garantit un produit robuste, avec une excellente capacité d'isolation thermique et acoustique, de faibles coûts de maintenance et un design attrayant.

Dimensions personnalisables.

Standard B.co / gris similaire à RAL 9002.
Blanc aluminium RAL 9006, Gris aluminium RAL9007, Rouge flamme RAL 3000, Vert mousse RAL 6005, Bleu gentiane RAL 5010, Blanc pur RAL 9010, Blanc signalisation RAL 9016, Marron Terre RAL 8028, Gris anthracite RAL 7016 .

Elles peuvent être installées à l'intérieur ou à l'extérieur.
