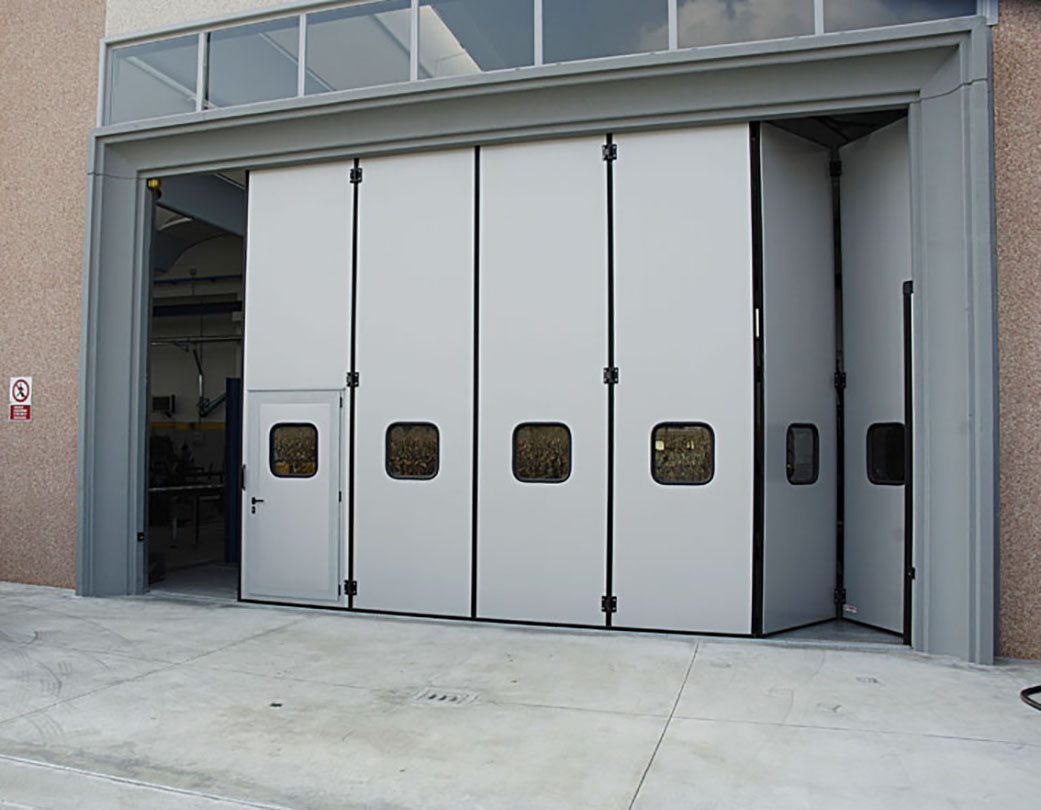

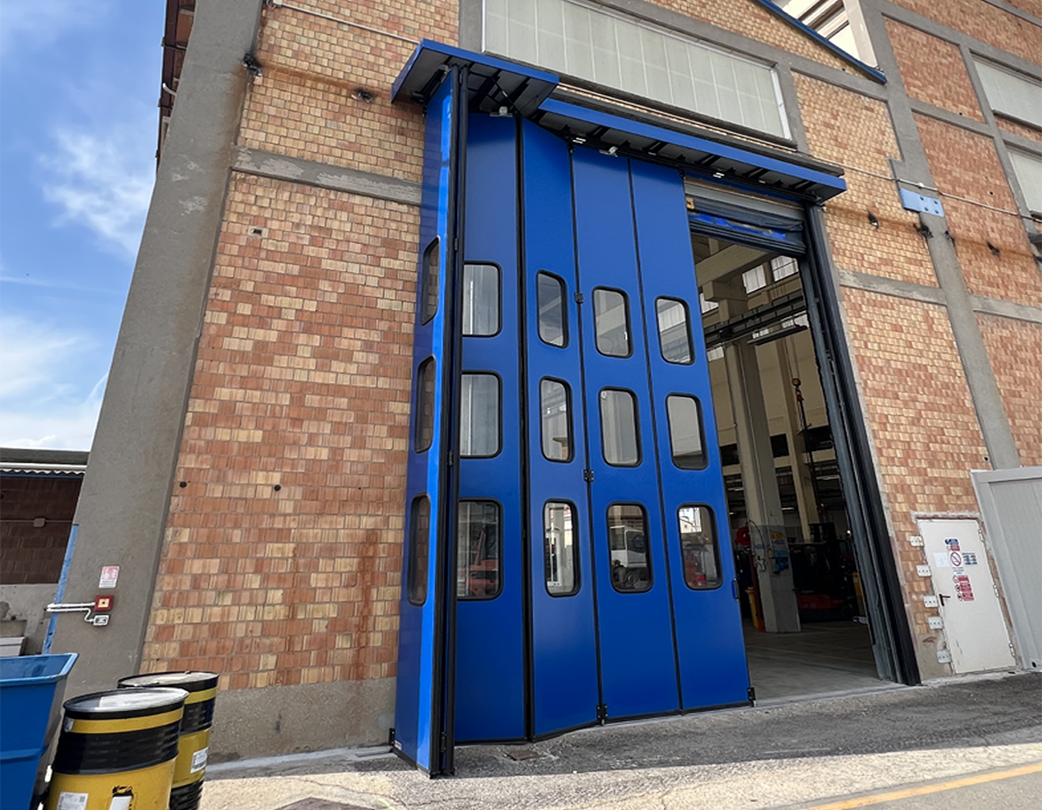

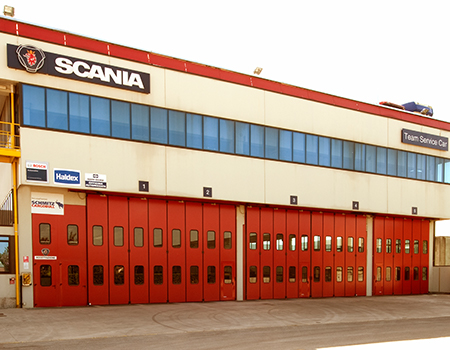

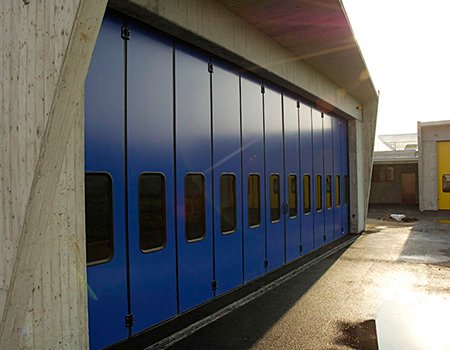

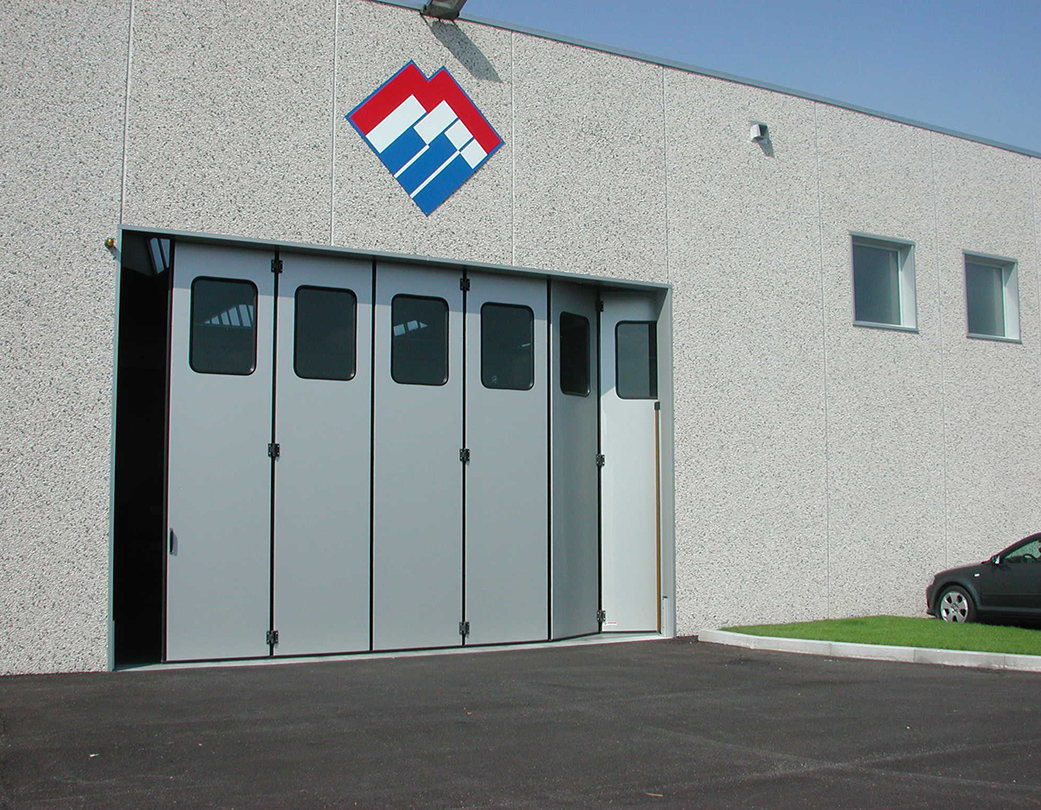

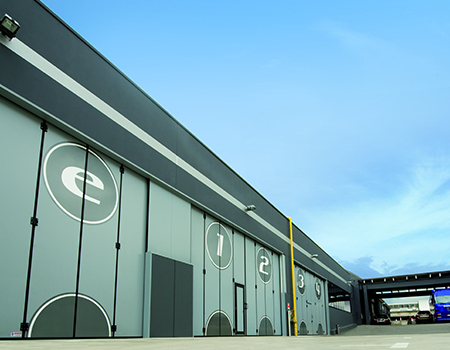

FOLDING - Portes pliante avec rail inférieur

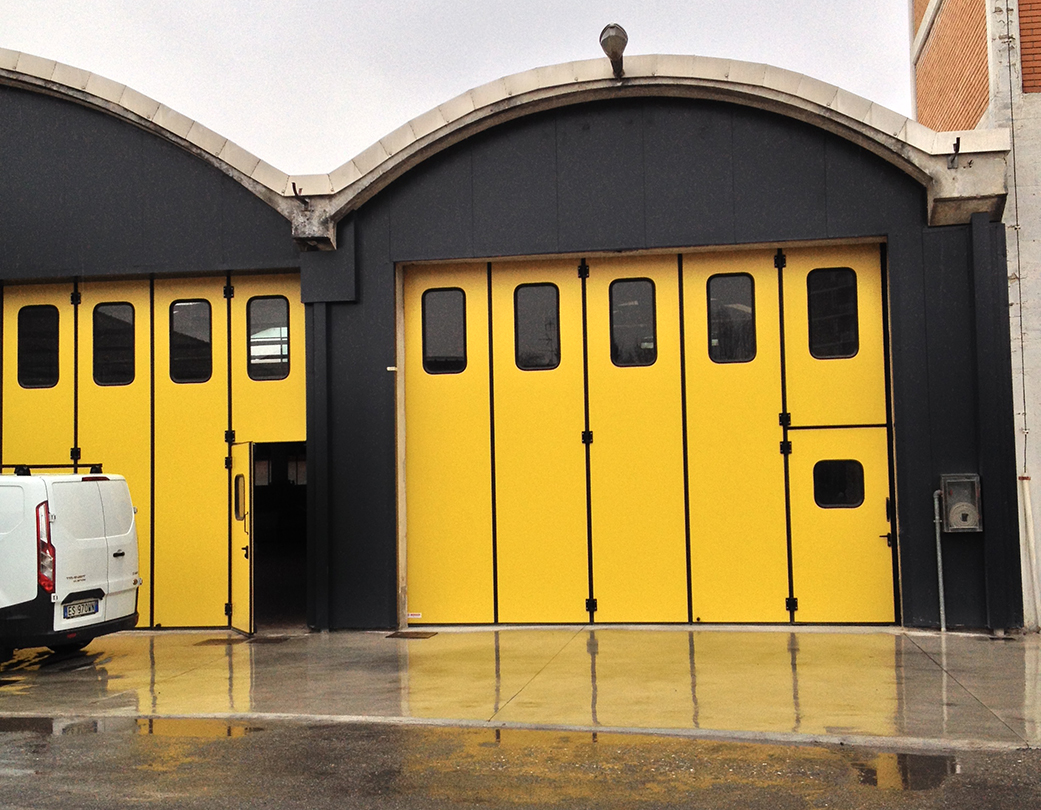

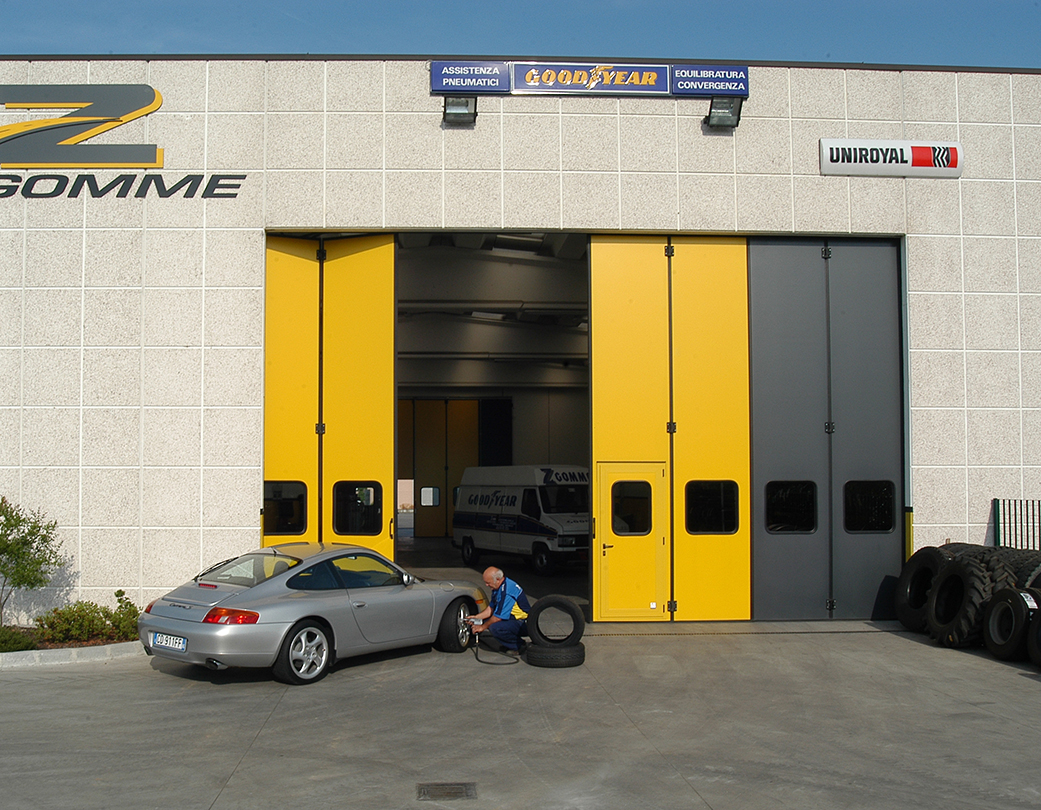

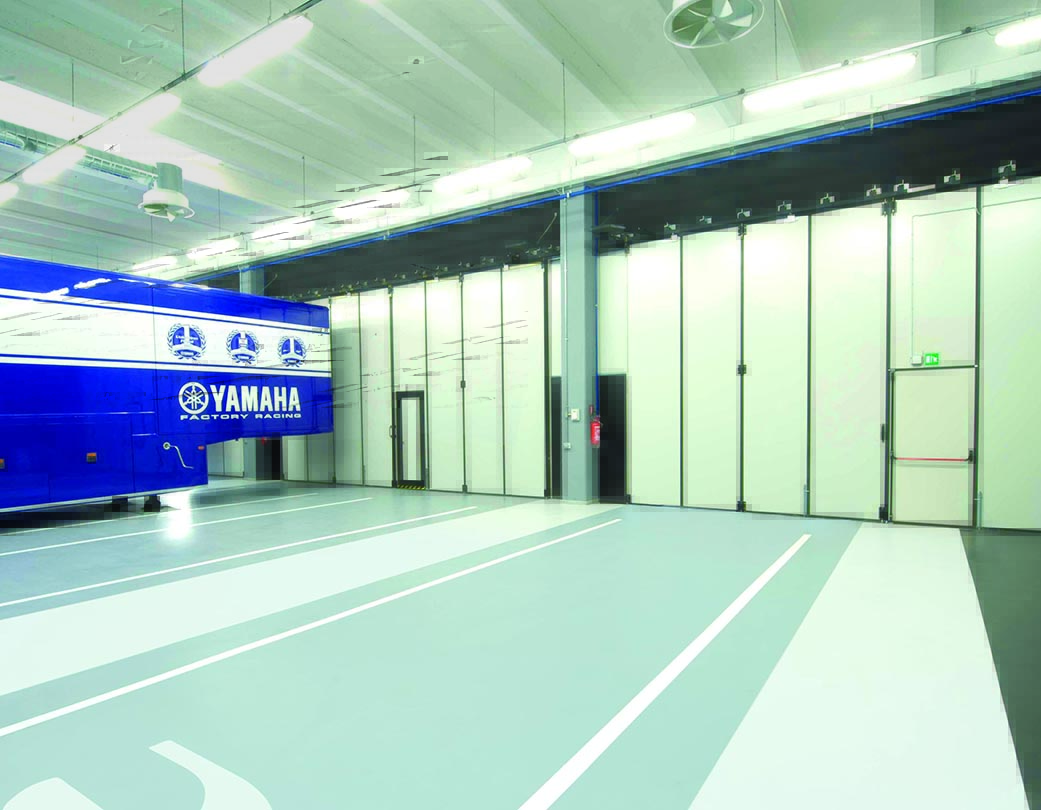

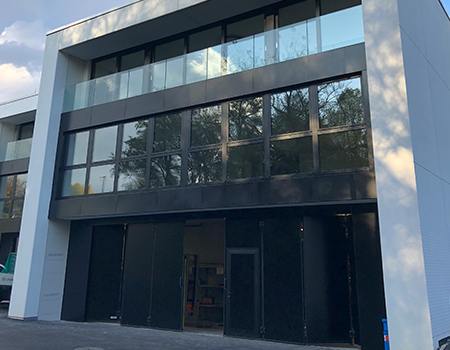

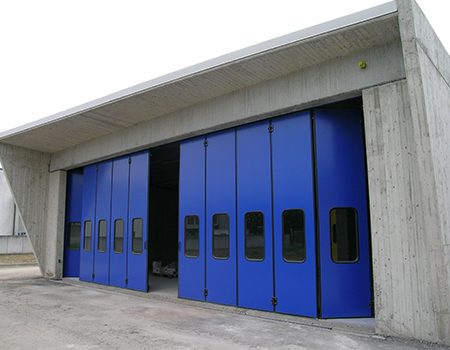

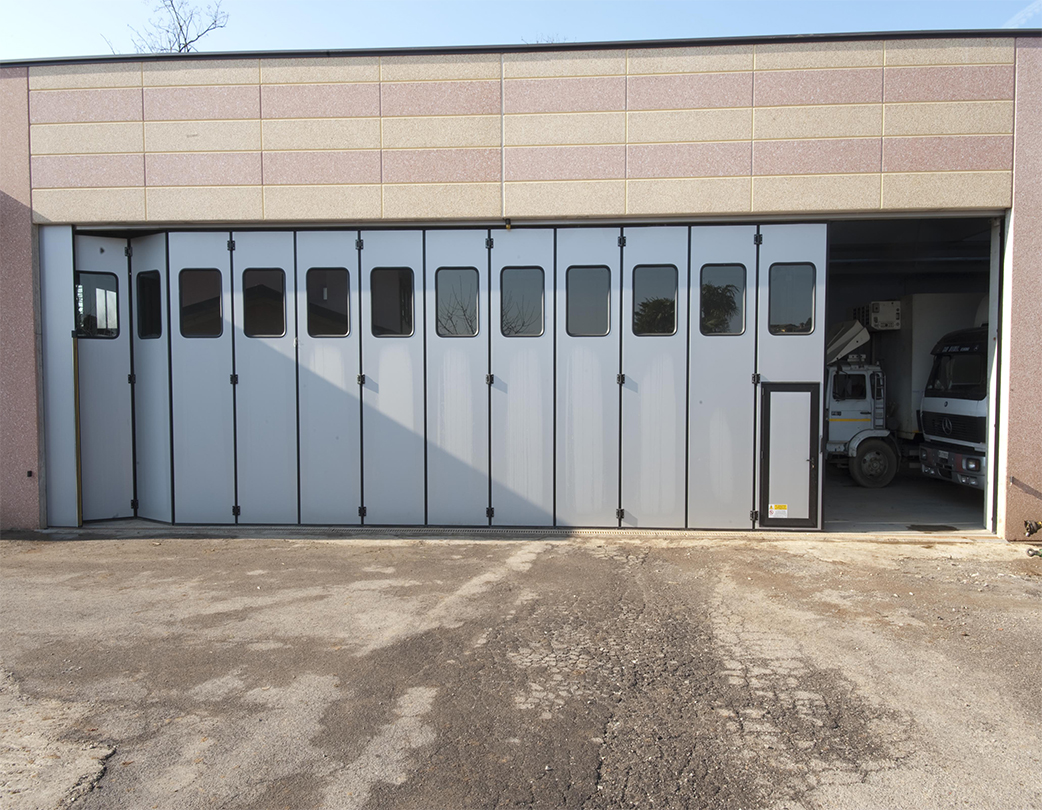

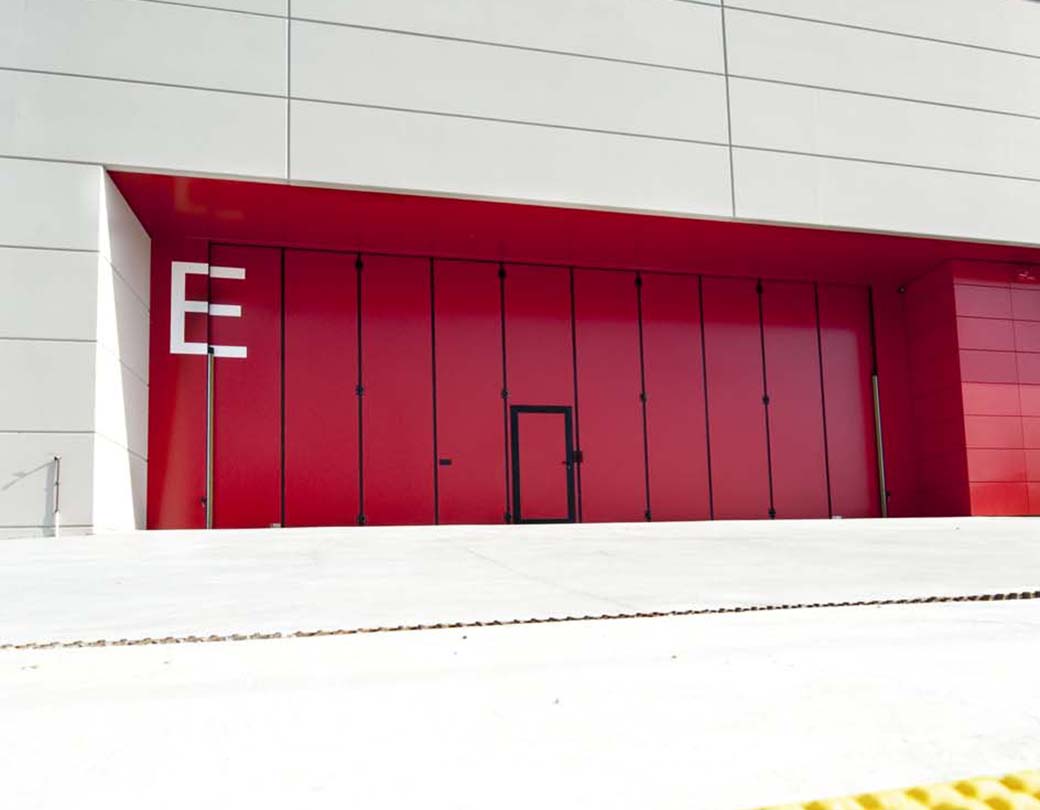

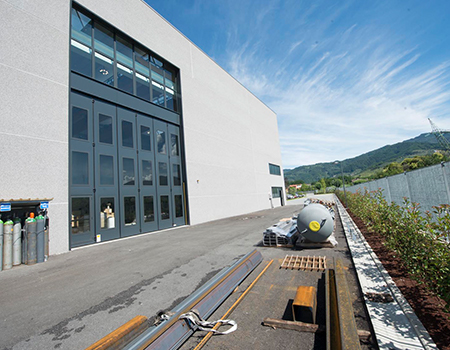

Les portes pliantes peuvent être installées à l'intérieur ou à l'extérieur.

FOLDING - Portes pliante avec rail inférieur

Les portes pliantes Moreschi peuvent être installées à l'intérieur ou à l'extérieur, pour tirer le meilleur de la polyvalence des portes et laisser une grande marge de manœuvre.

INFORMATIONS TECHNIQUES SUR LE PRODUIT

Les vantaux de la porte pliante à empilement latéral consistent en panneaux d’épaisseur de 52 mm qui cachent une structure interne (châssis) en profilés d’acier galvanisé (épaisseur de la tôle 20/10). Les panneaux sont revêtus sur chaque face d’une feuille en tôle d'acier galvanisé SENDZIMIR et peints avec un traitement Primer (épaisseur 5 Micron). Les irrégularités de surface sont rendus pratiquement invisible grâce aussi à l'application d'une peinture de finition (épaisseur 20 Micron) sur la face extérieure de chaque panneau. Ce système de finition est garanti pour une résistance de 400h dans une chambre de brouillard salin. On prévoit l’application d’une pellicule adhésive de protection de surface des panneaux qui doit être enlevée après l’assemblage.

L’isolation thermique est garanti par injection dans les panneaux d’une mousse de polyuréthane avec propriétés « non-feu », selon norme DIN 4102 class B2 avec densité supérieure à 43/45 Kg/mc et obtenue par « expansion sous-presse » qui garantit une haute prestation thermique. Le rail supérieure peinte noir se compose en deux éléments avec : des chariots en acier galvanisé, groupe de raccordement pour l’empilement latéral et autres accessoires. La guide est donc préparée à la motorisation. Concernant la solution à un seul empilement, le montant est réalisé en tubulaire (dim. 120x40 mm) en acier galvanisé et fixé au mur par des ancrages métallique en acier galvanisé. Le rail inferieur consiste d’un profilé « U » (à encastrer au seul à charge du Client) en acier galvanisé plié à la presse et conçu par nos techniciens. Pour faciliter la pose et la mise en place de la porte, on va fournir aussi des éléments de réglage avec un dessin technique exécutif. On prévoit enfin la réalisation des trous lié à un tuyau de décharge d’eaux. Les panneaux sont liés grâce aux charnières en aluminium peint noir fixées soit dans l’épaisseur des panneaux soit sur la face extérieure des panneaux et conçus pour résister longtemps aux chocs.

La charnière est équipée de roulements à billes pour réduire la friction et assurer la facilité d'utilisation. La tige d'acier galvanisé est conçue grâce à fraiseuse qui assure une fixation interne sans possibilité d'être enlevé. La fermeture de la porte accordéon est garantie par des crémones en aluminium peints-noir qui consistent d’une poignée et d’une barre en acier galvanisé. Le tringle glisse entre des guides métalliques revêtus en téflon. Les pointes de la barre sont réalisées avec des éléments en cuivre jaune. Les crémones sont installés à hauteur d’homme et Ils disposent de 4 points de fixation.

La porte est fermée au verrou (crémone) qui consiste d’une poignée peinte-noir en aluminium et d’une barre en acier galvanisé. Le tringle glisse entre des guides métalliques revêtus en téflon à l’intérieur. Les pointes de la barre sont réalisées avec des éléments en cuivre jaune. Les crémones sont installés à hauteur d’homme et Ils disposent de 4 points de verrouillage.

Les joints d’étanchéité de chaque panneau sont réalisées en caoutchouc EPDM (« anti-aging »), qui offrent un haut isolation thermique grâce au système de thermo-soudure. On a prévu un espace libre entre vantaux de 50 mm (anti-écrasement) pour tous les modelés : manuel, motorisé ou prédisposé à la motorisation selon normes actuelles. Dans les cas d’un seuil ou plafond non uniformes, on a prévu d’utiliser des joints supérieure et inférieure réglables. les joints verticaux et horizontaux sont soudées à chaud pour réaliser un profil unique, qui assure l'isolation thermique et d'étanchéité.



Température de fonctionnement + 4 ° C et +40 ° C

Norme CE EN 13241-1 (CPD), classe de résistance au vent 4

Isolation acoustique UNI EN 717-1; R = 28 dB

Transmission thermique selon la norme 13241-1 U = 1,7W / m²K



Options:

  • Moteurs selon la réglementation en vigueur
  • Porte piétonne avec seuil
  • Hublot en en verre feuilleté
  • Fenêtres à double vitrage
  • Rembourrage périmétrique
  • Crémone avec poignée et serrure externe
  • Grilles de ventilation
  • Tubulaire de support
  • Panneaux fixes latéraux et supérieurs
  • Fabriqué en acier inoxydable
  • Fabriqué en acier Corten
  • Couleurs pré-peintes: B.co/grey similaire à RAL 9002, blanc aluminium RAL 9006, gris aluminium RAL9007, rouge feu RAL 3000, vert mousse RAL 6005, bleu gentiane RAL 5010, blanc pur RAL 9010, blanc trafic RAL 9016, brun terra RAL 8028, gris anthracite RAL 7016.
  • Couleurs RAL de votre choix

TÉLÉCHARGER LA FICHE TECHNIQUE

SPÉCIFICATIONS

La philosophie Moreschi garantit un produit robuste, avec une excellente capacité d'isolation thermique et acoustique, de faibles coûts de maintenance et une esthétique agréable avec un design captivant.

Dimensions personnalisables.

Standard B.co / gris similaire à RAL 9002.
Blanc aluminium RAL 9006, gris aluminium RAL9007, rouge flamme RAL 3000, vert mousse RAL 6005, bleu gentiane RAL 5010, blanc pur RAL 9010, blanc signalisation RAL 9016, brun terrea RAL 8028, gris anthracite RAL 7016 .

Les portes PLIANTES peuvent être installées à l'intérieur ou à l'extérieur, pour exploiter leurs polyvalence et pour laisser une grande marge de manœuvre
